수평형 머시닝센터

신뢰성, 안정성, 가공 효율 및 정도에 있어 최고의 성능을 제공합니다.

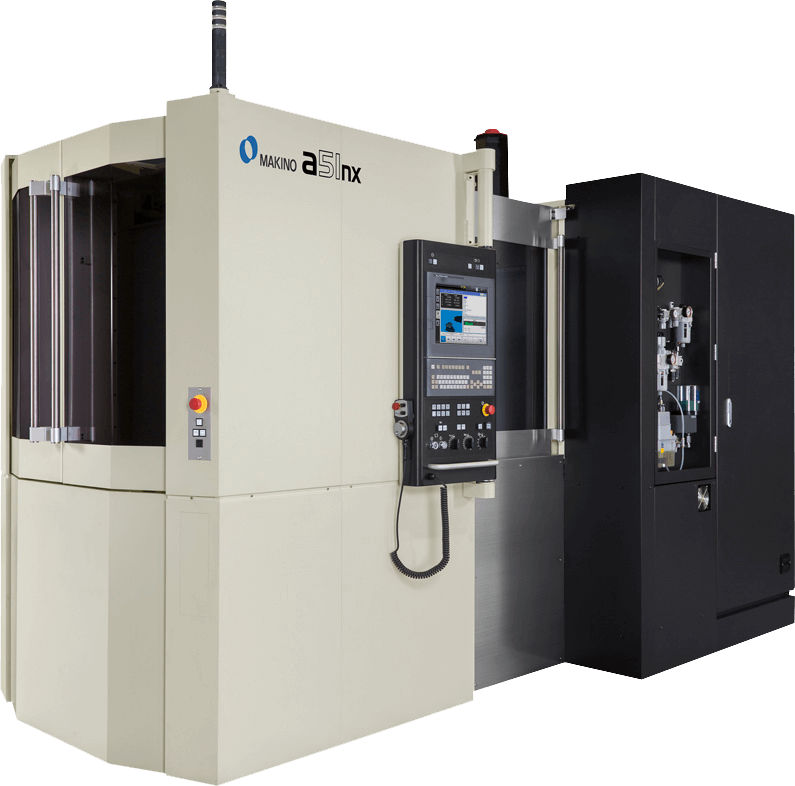

a51nx sil

뛰어난 속도와 정도

기계의 신뢰성과 유지보수의 용이성으로 인해 장기간 정도와 생산성을 유지합니다.

고속, 고성능 주축을 모든 기계에 탑재. 무리가 없는 가공조건으로 높은 절삭량을 얻을 수 있습니다. 이로 인해 업체에서는 생산성과 품질에서 강점을 가질 수 있게 됩니다.

Horizontal Machining Center a1 시리즈는, 특히 북미에서는 Top Seller기로서 시장에서 호평을 받고 있습니다.

제품 라인업에는, 대형부품이나 금형용 MCD/MCC 시리즈도 있습니다.

기계의 능력을 최대한으로 끌어내다

신뢰성 높은 공작기계와 혁신적인 소프트웨어, 그리고 엔지니어의 전문지식을 조합함으로써 기계가 가진 가능성을 최대한으로 끌어낼 수 있습니다. 사이클 타임을 단축시켜 부품당 비용을 절감할 수 있습니다.

1-Series (400 mm)

Pallet:

400 x 400 mm

X:

560 mm

Y:

640 mm

Z:

640 mm

Rapid Traverse:

60,000 mm/min

Maximum Workpiece:

ø630 x 900 mm

Spindle Taper:

BT40 (Opt. HSK-A63)


Pallet:

400 x 400 mm

15.7" x 15.7"

X:

560 mm

22.0"

Y:

640 mm

25.2"

Z:

640 mm

25.2"

Rapid Traverse:

60,000 mm/min

2,362 ipm

Maximum Workpiece:

ø630 x 900 mm

ø24.8" x 35.4"

Spindle Taper:

BT40 (Opt. HSK63)

40 (HSK63)


1-Series (500 mm)

Pallet:

500 x 500 mm

X:

730 mm

Y:

650 mm (Opt. 730 mm)

Z:

800 mm

Rapid Traverse:

60,000 mm/min

Maximum Workpiece:

ø800 x 1,000 mm

Spindle Taper:

BT40 (Opt. HSK-A63)


Pallet:

500 x 500 mm

X:

800 mm

Y:

750 mm

Z:

830 mm

Rapid Traverse:

X / Y : 50,000 mm/min
Z : 60,000 mm/min

Maximum Workpiece:

ø900 x 1,000 mm

Spindle Taper:

BT50 (Opt. HSK-A100)


1-Series (630 mm)

Pallet:

630 x 630 mm

X:

900 mm

Y:

900 mm

Z:

1,020 mm

Rapid Traverse:

50,000 mm/min (Std)
36,000 mm/min (High Torque)

Maximum Workpiece:

ø1,000 x 1,300 mm

Spindle Taper:

BT50 (Opt. HSK-A100)


1-Series (800 mm)

Pallet:

800 x 1,000 mm

X:

1,520 mm

Y:

1,250 mm

Z:

1,350 mm

Rapid Traverse:

50,000 mm/min

Maximum Workpiece:

ø1,500 x 1,500 mm

Spindle Taper:

BT50 (Opt. HSK-A100)


1-Series (1000mm)

Pallet:

1,000 x 1,000 mm

X:

1,900 mm

Y:

1,600 mm

Z:

1,700 mm

Rapid Traverse:

54,000 mm/min

Maximum Workpiece:

ø2,100 x 1,800mm

Spindle Taper:

BT50 (Opt. HSK-A100)


A-Series

Pallet:

800 x 800 mm

X:

1,250 mm

Y:

1,100 mm

Z:

1,250 mm

Rapid Traverse:

50,000 mm/min

Maximum Workpiece:

ø1,450 x 1,450 mm

Spindle Taper:

BT50 (Opt. HSK-A100)


J-Series

Pallet:

ø400 mm

X:

400 mm (Opt.630 mm)

Y:

400 mm (Opt.550 mm)

Z:

400 mm (Opt.550 mm)

Rapid Traverse:

65,000 mm/min

Maximum Workpiece:

최대 ø710 mm X 580 mm

Spindle Taper:

HSK-A50 (Opt. HSK-A63)


Pallet:

500 x 500 mm
(Opt. 400 x 400 mm)

X:

550 mm (Opt. 750 mm)

Y:

520 mm (Opt. 470 mm)

Z:

550 mm

Rapid Traverse:

62,000 mm/min

Maximum Workpiece:

최대 Ø710 x 700 mm

Spindle Taper:

HSK-A63


Pallet:

500 x 500 mm
(Opt. 400 x 400 mm)

X:

800 mm (Opt. 1,100 mm)

Y:

650 mm

Z:

650 mm

Rapid Traverse:

60,000 mm/min

Maximum Workpiece:

최대 Ø800 x 940 mm

Spindle Taper:

HSK-A100 (Opt. HSK-A63)


MCC-Series

Pallet:

1500 x 1200 mm

X:

1500 mm

Y:

1350 mm

Z:

1300 mm

Rapid Traverse:

20000 mm/min

Maximum Workpiece:

ø1900 x 1700mm

Spindle Taper:

BT50 (Opt. HSK-A100)


Pallet:

2200 x 1000 mm

X:

2000 mm

Y:

1350 mm

Z:

1000 mm

Rapid Traverse:

16000 mm/min

Maximum Workpiece:

2500 x 1100 x 1700 mm

Spindle Taper:

BT50 (Opt. HSK-A100)


Pallet:

2900 x 1000 mm

X:

2500 mm

Y:

1350 mm

Z:

1000 mm

Rapid Traverse:

16000 mm/min

Maximum Workpiece:

3300 x 1150 x 1900 mm

Spindle Taper:

BT50 (Otp. HSK-A100)


MCD-Series

Pallet:

1800 x 1300 mm

X:

1800 mm

Y:

1600 mm

Z:

1300 mm

Rapid Traverse:

16000 mm/min

Maximum Workpiece:

ø1700 x 1900 mm

Spindle Taper:

BT50 (Opt. HSK-A100)


Pallet:

3000 x 1500 mm

X:

2500 mm

Y:

1600 mm

Z:

1300 mm

Rapid Traverse:

16000 mm/min

Maximum Workpiece:

2500 x 1900 x 1900 mm

Spindle Taper:

CAT50 (Opt. HSK-A100)


N-Series

Pallet:

ø 300 mm

X:

300 mm

Y:

300 mm

Z:

230 mm

Rapid Traverse:

X/Y : 42,000 mm/min
Z : 56,000 mm/min

Maximum Workpiece:

ø 400 x 400 mm

Spindle Taper:

HSK – A40
