NC 방전가공기

뛰어난 제어기술로 높은 정도와 표면처리가 가능합니다.

복잡하고 정밀한 금형 가공을 위한 비용 절감 솔루션

NC 방전가공기의 제어기능과 정도가 복잡한 3차원 형상을 만들기 위한 비용 절감 솔루션을 제공합니다.

EDAC-시리즈

서브미크론의 정밀함과 뛰어난 표면처리가 소형 전자 기기, 정밀 가공 어플리케이션에 매우 적합합니다.

EDAF-시리즈

스마트폰이나 PC에 사용되는 전자 부품은, 소형화하는 것과 동시에 신뢰성의 향상이 요구되고 있습니다. 극소 코너 R, 균일하고 세세한 표면조도, 사출 성형 시 이형성 등 갈수록 높아지는 요구에 부응합니다. 가공액 저장장치와 ATC를 기계 본체에 내장하여 소요 바닥 면적을 최소화 했습니다.

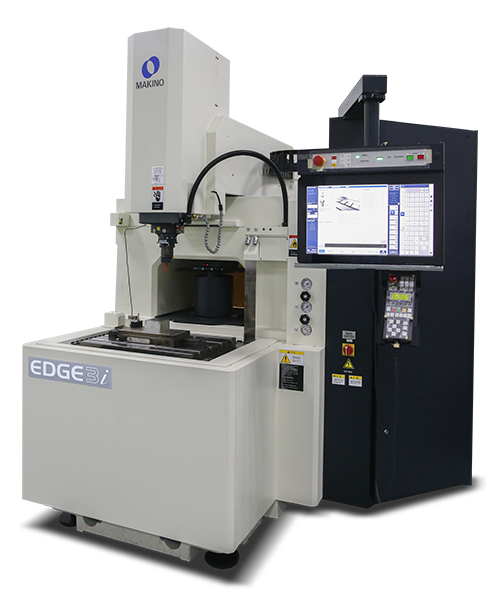

EDGE i-시리즈

EDGE i-시리즈는 일반 정밀 가공 요구에 이상적입니다. 효율을 높이기 위한 인체공학적 설계와 효과적이고 안정적인 성능이 결합되었습니다. 가공액 저장장치와 ATC를 기계 본체에 내장하여 소요 바닥 면적을 최소화 했습니다.

EDNC시리즈

사용 편의성과 인간공학에 기반한 디자인은 고속 성능과 뛰어난 표면처리를 실현합니다. 7개의 기종이 있으며, 최대 3.1m×1.8m의 워크 사이즈에 대응할 수 있습니다. HS-Rib 기능(옵션)을 사용하는 고속 점프는 대형기에서도 소형기와 같은 가공 속도로 생산성과 정도를 실현합니다.

이노베이션이 생산을 추진

140개 이상의 특허 기술을 가진 마키노의 와이어 방전가공기는 복잡한 부품 형상도 짧은 가공시간에 표면조도가 우수한 것이 특징입니다. 마키노의 이노베이션으로 생산성을 향상시키고 비용을 절감하십시오.





Sinker EDM Machine Line-up



MACHINE SIZE
Small <------- Medium -------> Large

Micromachining
Position Accuracy: +/-1.0μm
Best Finish: 0.03μm Ra (1.0μinRa)

EDAC-1
EDFH-1





High Precision/Fine Finish
Position Accuracy: +/-1.0μm
Best Finish: 0.05μm Ra (2.0μinRa)

EDAF-2
EDAF-3




General Precision
Position Accuracy: +/-2.0μm
Best Finish: 0.3μm Ra (12μinRa)

EDGE 2
EDGE 3
 EDNC 6
EDNC 8
EDNC 10



General Precision/ Large
Position Accuracy: +/-5.0μm
Best Finish: 0.3μm Ra (12μinRa)




EDNC 15
EDNC 17
EDNC 20
EDNC 21

EDNC-Series

Table:

800 x 550 mm

X:

650 mm

Y:

450 mm

Z:

350 mm (500 mm)

Rapid Traverse:

5,000 mm/min


Table:

1,100 x 700 mm

X:

800 mm

Y:

500 mm

Z:

400 mm (500 mm)

Rapid Traverse:

5 m/min


Table:

1,300 x 950 mm

X:

1,000 mm

Y:

600 mm

Z:

500 mm

Rapid Traverse:

5 m/min


Table:

2,000 x 1,000 mm

X:

1,500 mm

Y:

700 mm

Z:

500 mm (800 mm)

Rapid Traverse:

5,000 mm/min


Table:

2,000 x 1,350 mm

X:

1,700 mm

Y:

1,150 mm

Z:

800 mm

Rapid Traverse:

5,000 mm/min


Table:

2,500 x 1,200 mm

X:

2,000 mm (2,200 mm)

Y:

700 mm (1,000 mm)

Z:

600 mm (800 mm)

Rapid Traverse:

2 m/min


Table:

2,500 x 1,450 mm

X:

2,000 mm

Y:

1,500 mm

Z:

600 mm (800 mm)

Rapid Traverse:

3 m/min
